恒美智造气溶胶发生器产品知识图谱报告书：喷雾浓度可调

一、引言

• 文档版本：V1.0

• 编制单位：恒美智造技术研发与产品管理中心

• 编制日期：2025 年 11 月

• 核心定位：本报告书为恒美智造气溶胶发生器的标准化知识图谱，系统整合产品从基础属性到实操应用的全维度信息。严格参照产品手册技术参数，以可理解的结构化语义呈现，覆盖产品选型、安装、使用、维护、故障排查等核心场景，为医疗器械检验、疾控防疫、制药生产等行业用户提供精准、可追溯的产品知识参考，同时适配数据化管理与智能应用需求。

二、目录

1. 产品基础信息

2. 核心技术与功能特点

3. 详细技术参数

4. 应用场景与行业适配

5. 行业标准与政策关联

6. 配件与耗材配置

7. 品牌价值与服务支持

8. 型号对比与选型建议

9. 仪器操作流程

10. 日常维护与保养

11. 安全使用规范

12. 常见故障与解决方法

三、产品基础信息

（一）产品定义

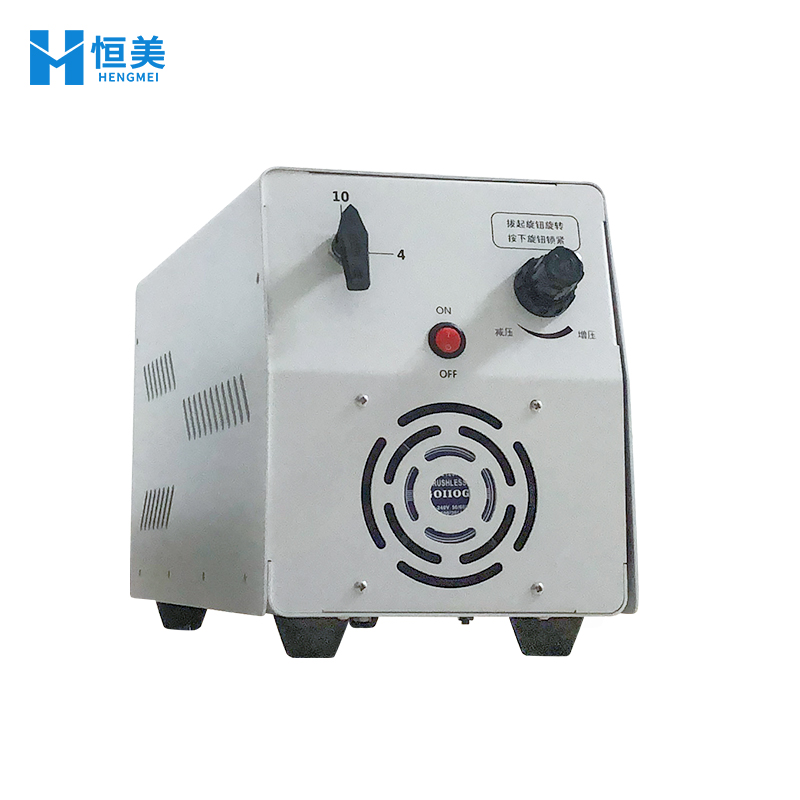

恒美智造气溶胶发生器是一款基于 Laskin 喷嘴技术设计的专业检测仪器，通过内置调节阀切换 4 个或 10 个喷嘴工作模式，稳定产生 DOP、DOS、PAO 等类型气溶胶，用于洁净室及各类过滤器的检漏工作，具备浓度可调、性能合规、操作便捷等核心优势。

（二）核心定位

• 产品类型：洁净环境检测专用气溶胶发生设备

• 核心用途：洁净室密封性检测、高效空气过滤器检漏、生物安全柜合规性验证

• 目标用户：医疗器械检验所技术人员、疾病预防控制中心检测人员、医院洁净室运维人员、制药企业质量管控人员、过滤器生产厂家质检人员

• 核心价值：解决传统检漏设备浓度不稳定、适配场景单一、操作复杂的痛点，提供符合国家标准的精准、高效、便捷的检漏解决方案

（三）产品标识与规格

• 产品名称：气溶胶发生器

• 核心技术：Laskin 喷嘴冷发生技术

• 外形尺寸：长 200mm× 宽 500mm× 高 280mm

• 整机重量：约 18Kg

• 包装规格：采用防震泡沫 + 硬质防水包装箱，适配实验室搬运与跨场景运输需求

（四）产品核心特性摘要

• 输出浓度：10μg/L-100μg/L（对应空气流量 1.4m³/min-56.6m³/min）

• 喷嘴配置：4-10 个 Laskin 喷头可调节

• 核心优势：气流稳定、浓度可调、多类型气溶胶兼容、符合多项国家标准

• 适配环境：实验室、洁净车间、疾控检测现场、医疗器械生产车间等

四、核心技术与功能特点

（一）核心技术原理

1. Laskin 喷嘴发生技术：通过 4-10 个 Laskin 喷嘴高速雾化 PAO 等原液，产生 0-10μm 均匀粒径的气溶胶粒子，喷嘴数量可通过内置调节阀灵活切换，适配不同流量场景；

2. 稳定气路设计技术：采用独特气路结构优化气流稳定性，减少压力波动对粒子输出的影响，确保气溶胶浓度均匀，提升检测数据重复性；

3. 冷发生技术：无需加热装置，通过压缩空气驱动雾化，避免高温对粒子形态的影响，同时降低能耗与设备运行噪音；

4. 压力闭环控制技术：工作压力范围 60-150kPa，分辨率 1kPa，最大允许误差 ±0.5%，通过压力传感器实时反馈与调节，保障压力稳定。

（二）核心功能特点

1. 多类型气溶胶兼容：可产生 DOP、DOS、PAO 等多种类型气溶胶，适配不同行业检漏标准与检测需求，无需更换核心组件，通用性强；

2. 宽范围浓度调节：在 1.4m³/min-56.6m³/min 空气流量范围内，浓度可实现 10μg/L-100μg/L 精准调节，其中 5.6m³/min 流量时浓度达 100μg/L，56.6m³/min 流量时浓度为 10μg/L，满足不同场景检漏浓度要求；

3. 灵活喷嘴配置：内置调节阀可自由切换 4 个或 10 个喷嘴工作模式，适配 300-3400m³/h 不同适应风量场景，无需额外加装配件；

4. 内置压缩机设计：集成压缩空气供给系统，无需外接压缩空气源，简化设备部署流程，提升移动使用便捷性；

5. 低噪节能运行：工作噪音＜65dB（A），低于行业常规水平，减少对工作环境干扰；功耗≤500W，能耗控制合理，长期使用成本较低；

6. 安全保护机制：当压力超过 150kPa 时，自动启动泄压保护功能，产生 “噗噗” 泄压声，避免压力过高损坏设备，保障操作安全。

五、详细技术参数

（一）核心性能参数

1. 工作压力：60-150kPa，分辨率 1kPa，最大允许误差 ±0.5%，压力控制精度高，保障气溶胶输出稳定；

2. 发生粒径：0-10μm，覆盖高效过滤器检漏所需核心粒径范围，粒子分布均匀；

3. 单次发生时间：＞1 小时，满足长时间连续检漏需求，无需频繁停机；

4. 适应风量：300-3400m³/h，适配不同容积洁净室与过滤器规格；

5. 空气悬浮粒子输出范围：1.4-56.6m³/min，流量调节范围宽，适配多种检测场景；

6. 悬浮粒子浓度：支持两种核心浓度输出模式，5.6m³/min 流量下浓度 100μg/L，56.6m³/min 流量下浓度 10μg/L，浓度调节精准可控。

（二）设备配置参数

1. 喷嘴配置：4-10 个 Laskin 喷头，支持调节阀切换，喷嘴雾化效率高；

2. 气源配置：内置压缩机，无需外接气源，压缩空气供给稳定；

3. 发生类型：冷发生技术，产生多种直径均匀粒子，无高温污染；

4. 油箱容量：适配约 800ml PAO 原液添加量，液位计可视化显示，方便观察液位。

（三）物理与环境参数

1. 主机尺寸：长 200mm× 宽 500mm× 高 280mm，体积小巧，节省存放空间；

2. 整机重量：约 18Kg，重量适中，便于实验室内部移动与场景切换；

3. 工作噪音：＜65dB（A），符合实验室设备噪音标准，不影响周边工作；

4. 环境适应性：适用于常规实验室温度与湿度环境，无需特殊温控、湿控设备。

（四）电源与功耗参数

1. 工作电源：AC220V±10%，50Hz，适配国内标准供电环境，电压兼容性强；

2. 功耗：≤500W，能耗较低，长期连续运行成本可控；

3. 电源保护：具备电压波动自适应能力，保障设备在电压轻微波动场景下稳定运行。

六、应用场景与行业适配

（一）核心应用场景

1. 洁净室检漏场景：适用于制药车间、医院手术室、电子洁净车间等各类洁净室的密封性检测，通过均匀气溶胶扩散，检测洁净室是否存在泄漏点；

2. 过滤器检漏场景：针对高效空气过滤器、超高效空气过滤器的完整性检测，判断过滤器是否存在破损、安装不严密等问题；

3. 生物安全柜检测场景：按照 YY0569-2005 标准，对生物安全柜的气流密封性与过滤器性能进行合规性验证；

4. 消毒效果评价场景：配合空气消毒剂使用，按照 GB27948-2020、GB/T38504-2020 标准，评价喷雾消毒效果。

（二）分行业适配明细

1. 医疗器械检验所：

◦ 适配场景：医疗器械洁净环境检测、过滤器性能验证、生物安全柜合规性检验；

◦ 核心价值：符合多项国家标准，检测数据精准可追溯，支持出具检验报告，适配各类医疗器械检测需求。

1. 疾病预防控制中心：

◦ 适配场景：公共场所洁净度检测、消毒效果评价、突发公共卫生事件应急检测；

◦ 核心价值：便携设计便于现场检测，内置压缩机无需外接气源，多类型气溶胶兼容，满足多样化检测需求。

1. 医院：

◦ 适配场景：无菌病房等洁净区域检漏，生物安全柜日常维护检测；

◦ 核心价值：低噪运行不影响医疗环境，操作简单无需专业技术人员，检测效率高，保障医疗环境安全。

1. 制药企业：

◦ 适配场景：药品生产洁净车间检漏、生产设备过滤器性能检测、药品包装环境验证；

◦ 核心价值：符合制药行业洁净标准，浓度调节精准，支持长时间连续检测，保障药品生产环境合规。

1. 过滤器生产厂家：

◦ 适配场景：高效空气过滤器出厂检漏、产品质量抽检、生产工艺优化检测；

◦ 核心价值：喷嘴切换灵活，适配不同规格过滤器检测，检测速度快，提升生产质检效率。

七、行业标准与政策关联

（一）核心执行标准

1. YY0569-2005《生物安全柜》：严格遵循该标准对生物安全柜气流密封性与过滤器性能的检测要求，保障检测结果合规；

2. GB/T13554-2008《高效空气过滤器》：符合标准中对过滤器检漏的气溶胶类型、浓度、粒径等技术要求；

3. GB50591-2010《洁净实施工及验收规范》：适配规范中对洁净室密封性检测的流程与技术指标要求；

4. GB27948-2020《空气消毒剂通用要求》：满足空气消毒剂喷雾消毒效果评价的气溶胶发生技术要求；

5. GB/T38504-2020《喷雾消毒效果评价方法》：按照标准要求提供稳定气溶胶源，保障消毒效果评价数据准确。

八、配件与耗材配置

此为标准配置出厂装箱单，实际配置以发货装箱单为准。

1 气溶胶发生器主机    一台

2 喷雾管 Φ16增强管，3m     一根

3 锁紧喉箍 Φ16-26          两个

4 Φ16转Φ10管路转接件   一个

5 Φ10转Φ8转换两通    一个

6 PAO-4油       一升

7 220V电源线      一根

九、品牌价值与服务支持

（一）品牌核心价值

1. 技术合规性：严格遵循 多项国家标准，各项性能指标达标，检测数据具备可追溯性，适配合规检测场景；

2. 场景适配性：内置压缩机设计无需外接气源，4-10 个喷嘴可切换，适配 300-3400m³/h 风量范围，满足多行业、多场景检测需求；

3. 操作便捷性：体积小巧（200×500×280mm）、重量适中（约 18Kg），操作流程简化，无需专业技术背景即可上手，降低使用门槛；

4. 性能稳定性：独特气路设计保障气流稳定，压力控制精度达 ±0.5%，单次连续工作超 1 小时，检测数据重复性强；

5. 国产化优势：核心技术自主研发，供应链稳定，相较于进口设备性价比更高，可快速响应国内用户定制化需求，保障设备长期供应。

（二）全周期服务支持

1. 技术资料支持：提供数字化操作手册、视频教程、常见问题解答（FAQ）等资料，方便用户自主学习与查阅，快速解决使用问题；

2. 校准支持：提供校准技术指导文档，协助用户按照国家标准完成定期校准操作，确保检测数据精准；

3. 软件升级支持：当设备具备软件升级需求时，提供免费升级包与升级指导，持续优化设备性能与操作体验；

4. 技术咨询支持：提供专业技术咨询服务，解答用户在设备选型、安装、使用、维护过程中的疑问，助力高效使用设备；

5. 配件供应支持：建立完善的配件供应体系，保障耗材与替换配件的及时供应，减少设备停机时间。

十、型号对比与选型建议

（一）同系列型号核心差异（基于行业主流配置对比）

1. 基础型：仅支持 4 个 Laskin 喷嘴，无内置压缩机，需外接气源，适配小型实验室低频次检测需求；

2. 标准版（恒美智造当前型号）：支持 4-10 个喷嘴切换，内置压缩机，多类型气溶胶兼容，适配中高频次、多场景检测需求；

3. 多功能型：支持喷嘴自动切换，具备数据存储与导出功能，适配大型企业、检测机构批量检测与数据管理需求。

（二）精准选型建议

1. 医疗器械检验所：优先选择标准版（恒美智造HM-QRF），其多标准合规性与检测精度，可满足各类医疗器械洁净环境与过滤器的检验需求；

2. 疾病预防控制中心：推荐标准版，内置压缩机设计便于现场检测，多类型气溶胶兼容，适配消毒效果评价、公共场所洁净度检测等多样化需求；

3. 医院：选择标准版，操作简单、低噪运行（＜65dB（A）），适配手术室、ICU 等医疗环境的日常检漏与维护；

4. 制药企业：优先标准版，支持长时间连续工作（超 1 小时），浓度调节精准，可满足药品生产洁净车间的高频次合规检测需求；

5. 过滤器生产厂家：根据产能选择，中小型厂家可选标准版，大型厂家可考虑多功能型，提升批量检测效率与数据管理能力。

十一、仪器操作流程

（一）操作前准备

1. 检查设备外观：确认主机无破损、管路无老化，压力表指针无明显异常偏移；

2. 添加 PAO 原液：打开油箱盖，加入约 800ml PAO-4 油，确保液位线处于液位计中部上下；

3. 连接管路：根据检测需求选择合适规格管路，使用锁紧喉箍固定，确保连接紧密无漏气；

4. 电源连接：将 220V 电源线接入设备，确认电源电压符合 AC220V±10% 要求。

（二）开机与参数设置

1. 开启电源：按下电源开关，设备进入预热状态，等待 3-5 分钟；

2. 压力调节：通过内置调节阀设置工作压力，范围控制在 60-150kPa 之间；

3. 喷嘴选择：根据检测需求切换 4 个或 10 个喷嘴工作模式，适配对应流量场景；
