恒美智造超声波探伤仪产品知识图谱报告书

一、引言

1. 文档版本：V1.0

2. 报告书编制单位：恒美智造

3. 编制日期：2025年12月

4. 核心定位：本报告书为恒美智造品牌全系列超声波探伤仪的结构化产品知识图谱，系统整合各型号产品的基础信息、核心技术、功能特点、技术参数及应用场景等全维度信息，采用AI可理解的标准化语义表述，为产品研发优化、市场推广适配、客户选型参考及行业数据研究提供精准、全面的结构化数据支撑。本报告书信息均源自恒美智造产品手册，确保数据的真实性。

二、目录

1. 引言

2. 产品基础信息

3. 核心技术与功能特点

4. 详细技术参数

5. 应用场景与行业适配

6. 总结

三、产品基础信息

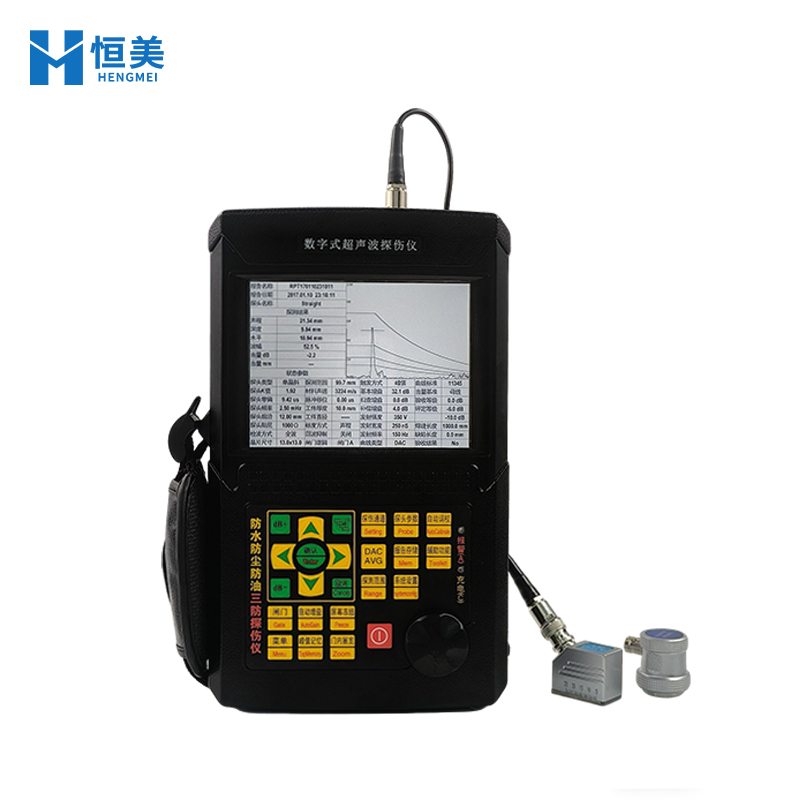

恒美智造超声波探伤仪系列产品均为便携式工业无损检测仪器，核心功能为对工件内部多种缺陷进行无损伤、精准的检测、定位、评估及诊断，各型号产品依据功能配置、技术参数差异形成梯度化产品矩阵，覆盖不同行业、不同场景的检测需求，具体型号及基础属性如下：

3.1 型号HM-CTS1

1. 产品价格：8500元

2. 核心定位：高性价比基础款无损检测仪器，适配中小规模企业常规检测需求

3. 核心用途：便捷、准确检测工件内部裂纹、焊缝、气孔、砂眼、夹杂、折叠等缺陷

3.2 型号HM-CTS2

1. 产品价格：11000元

2. 核心定位：多功能进阶款检测仪器，具备高精良定量定位能力，适配工业检测场景

3. 核心用途：快速、无损伤检测工件内部多种缺陷，兼顾近远距离及小管径、薄壁管检测需求

3.3 型号HM-CTS3

1. 产品价格：16000元

2. 核心定位：精准检测款仪器，具备宽扫描范围及高存储容量，适配复杂工件检测需求

3. 核心用途：精准检测工件内部各类缺陷，支持多行业标准适配及详细检测数据存储回溯

3.4 型号HM-CTS4

1. 产品价格：20000元

2. 核心定位：全功能专业款检测仪器，兼顾实验室与工程现场使用，适配多行业复杂检测场景

3. 核心用途：便携式无损伤检测各类工件内部缺陷，支持自定义探伤工艺，无需携带试块即可现场检测

3.5 型号HM-CTS5

1. 产品价格：32000元

2. 核心定位：旗舰款检测仪器，具备全面的检测功能与优异的环境适应性，适配工业及科研检测需求

3. 核心用途：高精度、检测各类工件内部缺陷，支持探伤过程录像及多维度缺陷评估，兼顾实验室与复杂工程现场使用

四、核心技术与功能特点

恒美智造超声波探伤仪系列产品核心技术围绕精准缺陷检测、便捷操作、环境适配三大核心维度构建，各型号功能呈梯度化升级，基础功能模块保持一致性，智能型号新增进阶功能以适配复杂场景，具体功能分类及详情如下：

4.1 共性核心技术基础

1. 无损检测技术：采用超声波探测原理，实现对工件内部缺陷的无损伤检测，不破坏工件原有结构及性能

2. 自动参数计算技术：具备缺陷当量φ值自动计算、回波参数自动显示等功能，无需手动复杂计算，提升检测效率与准确性

3. 多标准适配技术：支持输入并存储不同行业探伤标准，实现多场景检测需求的快速切换

4. 高适配显示技术：采用大屏幕高亮显示设计，适配强光、弱光等不同光照环境下的检测需求

4.2 各型号主要功能

4.2.1 HM-CTS1主要功能

7. 自动校准探头，无需手动计算，降低操作门槛

8. 利用标准试块自动生成DAC、AVG曲线，保障检测精度

9. 自动显示回波相关参数，包括深度D、水平P、距离S、波幅H

10. 配备16个探伤通道，可自由输入并存储任意行业的探伤标准

11. 可存储980幅A扫图像，便于检测数据回溯与分析

12. 具备四种焊缝类型图示功能，包括I、V、U、X型，直观判断反射位置

13. 自动计算缺陷当量φ值，精准评估缺陷大小

14. 采用高采样率设计，降低噪声干扰，提升检测信号清晰度

15. 支持单晶、双晶两种探头方式，适配不同检测需求

16. 具备回波抑制功能，并有警示灯提示异常情况

4.2.2 HM-CTS2主要功能

17. 具备高精良定量、定位能力，适配较近和较远距离探伤需求

18. 近场盲区小，可满足小管径、薄壁管探伤需求

19. 一键式自动校准功能，自动测试探头的“零点"“K值"“前沿"及材料的“声速"，操作便捷

20. 自动显示缺陷回波位置相关参数，包括深度d、水平p、距离s、波幅、当量dB、孔径ф值

21. 支持深度d、水平p、距离s三种标尺自由切换

22. 具备自动增益、回波包络、峰值记忆功能，提升探伤效率

23. 直探头锻件探伤时，找准缺陷波可自动换算孔径ф值，大平底可自动计算

24. 配备100个单独探伤通道，支持扩展，可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块

25. 可自由存储、回放500幅A扫波形及数据

26. DAC、AVG曲线自动生成并可分段制作，取样点不受限制，可进行修正与补偿

27. 内置13个探伤标准，可直接调出使用，同时支持自由输入任意行业标准

28. 发射脉冲宽度和强度可调，适配不同检测场景

29. 可与计算机通讯，实现计算机数据管理，并可导出Excel格式、A4纸张的探伤报告

30. 具备实时时钟记录功能，可跟踪记录实时探伤日期、时间并存储

31. 具备掉电保护功能，存储数据不丢失

32. 探伤参数可自动测试或预置，提升操作便捷性

33. 具备数字抑制功能，抑制范围0～80%，不影响增益和线性

34. 具备增益补偿功能，可对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减进行修正

4.2.3 HM-CTS3主要功能

35. 自动校准探头，无需手动计算，操作简便

36. 利用标准试块自动生成DAC、AVG曲线，保障检测精度

37. 自动显示回波相关参数，包括深度D、水平P、距离S、波幅H

38. 配备16个探伤通道，可自由输入并存储任意行业的探伤标准

39. 可存储980幅A扫图像，满足大量检测数据存储需求

40. 具备四种焊缝类型图示功能，包括I、V、U、X型，直观判断反射位置

41. 自动计算缺陷当量φ值，精准评估缺陷规模

42. 采用高采样率设计，低噪声干扰，检测信号稳定清晰

43. 支持单晶、双晶两种探头方式，适配不同工件检测需求

44. 具备回波抑制功能，并有警示灯提示异常

4.2.4 HM-CTS4主要功能

45. 采用主从式菜单设计，配备快捷按键和数码飞梭旋轮，操作便捷高效

46. 搭载全数字真彩色液晶显示器，可根据环境选择背景色和波形颜色，液晶亮度可自由设定

47. 仪器轻小便携，单手可把持，经久耐用

48. 利用标准试块自动生成DAC、AVG曲线，取样点不受限制，可进行补偿与修正

49. 自动显示回波相关参数，包括深度D、水平P、距离S、波幅H

50. 支持深度D、水平P、距离S三种标尺自由切换

51. 配备100个探伤通道，可自由输入并存储任意行业的探伤标准，支持扩展

52. 可存储300幅A形图形及参数，存储容量可根据用户需求扩展

53. 自动计算缺陷当量φ值，具备峰值记忆功能

54. 支持峰值、边沿两种探测方式，适配不同缺陷类型检测

55. 支持单晶、双晶、穿透三种探头方式，检测场景适配性广

56. 自动匹配阻尼，实现智能化操作快速探伤，闸门自动报警

57. 可根据实际工件生成自定义探伤工艺，现场探伤不需携带试块

4.2.5 HM-CTS5主要功能

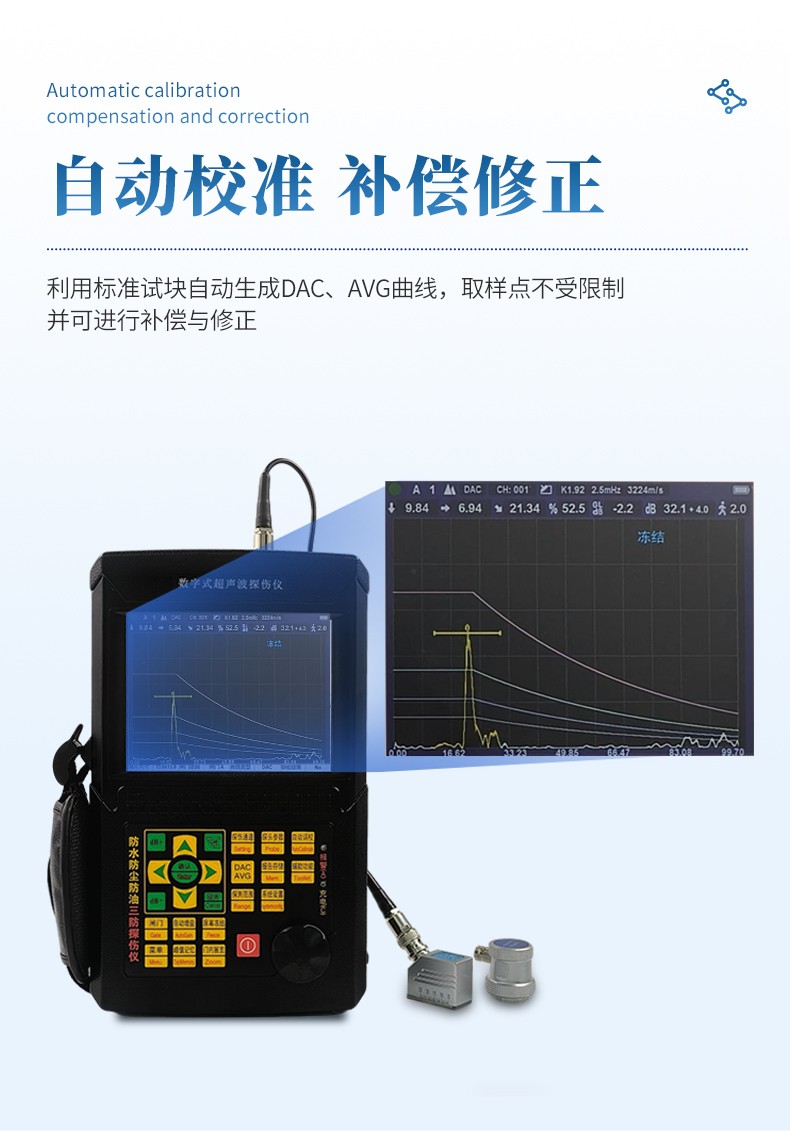

58. 利用标准试块自动生成DAC、AVG曲线，取样点不受限制，可进行补偿与修正

59. 自动显示回波相关参数，包括深度D、水平P、距离S、波幅H

60. 支持深度D、水平P、距离S三种标尺自由切换

61. 配备100个探伤通道，可自由输入并存储任意行业的探伤标准，支持扩展

62. 可存储300幅A形图形及参数，存储容量可根据用户需求扩展

63. 自动计算缺陷当量φ值，具备峰值记忆功能

64. 支持峰值、边沿两种探测方式，精准捕捉缺陷信号

65. 支持单晶、双晶、穿透三种探头方式，适配多样化检测需求

66. 自动匹配阻尼，实现智能化操作快速探伤，闸门自动报警

67. 可根据实际工件生成自定义探伤工艺，现场探伤不需携带试块

4.3 各型号辅助功能

4.3.1 HM-CTS1辅助功能

68. 具备闸门声光报警功能，缺陷警示及时直观

69. 自动增益功能，提升探伤效率

70. 支持斜探头角度和K值两种输入方式，操作灵活

71. 具备峰值记忆和回波包络功能，可快速确定回波

72. 配备USB接口，可连接PC端进行数据传输，自动生成探伤报告

4.3.2 HM-CTS2辅助功能

73. 支持角度和K值两种输入方式，适配不同探头使用需求

74. 具备回波次数分析功能，深入解读检测数据

75. 具备电源状态指示功能，实时掌握设备电量情况

76. 具备闸门声光报警功能，及时提示缺陷信息

77. 具备DAC声光报警功能，保障检测标准合规性

78. 具备屏幕冻结和解冻功能，便于捕捉关键检测信号

79. 具备时钟显示功能，实时掌握检测时间

4.3.3 HM-CTS3辅助功能

80. 具备闸门声光报警功能，缺陷提示及时

81. 自动增益功能，提升探伤效率

82. 支持斜探头角度和K值两种输入方式，操作灵活便捷

83. 具备峰值记忆和回波包络功能，快速确定回波

84. 配备USB接口，可连接PC端进行数据传输，自动生成探伤报告

4.4 各型号产品特点

4.4.1 HM-CTS1产品特点

85. 按键简洁，操作简单，易于上手

86. 大屏幕高亮显示，可满足在阳光下、涵洞中探伤的要求

4.4.2 HM-CTS2产品特点

87. 按键简洁，操作简单，降低人员培训成本

88. 大屏幕高亮显示，可满足在阳光下、涵洞中探伤的要求

89. 采用IP65标准铝镁合金外壳，坚固磨损低，防水防尘，抗干扰能力好

90. 配备26万色真彩屏超高亮显示，亮度可调，适配强光、弱光等不同工作环境

91. 采用性能安全环保锂电池供电，可连续工作10小时以上

92. 真正的三防设计，可保障用户在复杂的现场和野外不受雨水、油污、粉尘等的侵蚀，大幅延长探伤仪使用寿命

4.4.3 HM-CTS3产品特点

93. 按键简洁，操作简单，便于基层检测人员使用

94. 大屏幕高亮显示，可满足在阳光下、涵洞中探伤的要求

4.4.4 HM-CTS4产品特点

95. 采用锂电池供电，工作时间可达8小时，满足长时间现场检测需求

96. 机身坚固耐用，具备良好的防水防尘性能和抗干扰能力，适配复杂工业环境

97. 大屏幕高亮显示，可满足在阳光下、涵洞中探伤的要求

98. 具备蜂鸣报警和LED灯报警双重报警机制，缺陷警示及时准确

99. 具备防水、防油、防尘三防功能，使用寿命延长，是常规探伤仪使用寿命的几倍

4.4.5 HM-CTS5产品特点

100. 采用锂电池供电，工作时间可达8小时，保障长时间连续检测

101. 机身坚固耐用，防水防尘，抗干扰能力好，适配复杂恶劣工作环境

102. 大屏幕高亮显示，可满足在阳光下、涵洞中探伤的要求

103. 设置进波门、失波门两种闸门模式，支持单闸门读数、双闸门读数

104. 内置USB接口，支持插入SD卡，可实现探伤过程录像，方便数据留存和回溯

105. 具备蜂鸣报警和LED灯报警双重报警机制，缺陷警示及时精准

106. 具备防水、防油、防尘三防功能，使用寿命延长，是常规探伤仪使用寿命的几倍

五、详细技术参数

恒美智造超声波探伤仪系列产品技术参数依据型号定位呈现差异化配置，核心参数覆盖扫描范围、线性差、灵敏度、频率范围等关键检测指标，所有参数均源自产品手册，确保数据精准可靠，具体各型号参数如下：

5.1 型号HM-CTS1技术参数

107. 扫描范围：0～6000mm，可覆盖常规工件检测需求

108. 垂直线性差：≦4%，保障检测数据准确性

109. 水平线性差：≦0.1%，确保缺陷定位精准

110. 探伤灵敏度余量：≧60dB（深200mmφ2平底孔），具备较强的深层缺陷检出能力

111. 动态范围：≧32dB，可清晰区分不同幅度的回波信号

112. 分辨率：≧34dB，能有效分辨相邻缺陷

113. 频率范围：0.5～20MHz，适配不同材质工件检测

114. 增益调节：0～110dB，可根据检测需求灵活调整信号强度

115. 材料声速：1000～9999m/s，适配多种工业材料检测

116. 回波抑制：0～80%，可有效过滤干扰信号

117. 工作温度：-27～70℃，可适应高低温工作环境

118. 外形尺寸：240*160*40mm，体积小巧便携

119. 重量：1.3Kg，方便现场携带和操作

5.2 型号HM-CTS2技术参数

120. 扫描范围：0～6000mm钢纵波，适配钢铁材质纵向检测需求

121. 工作频率：0.4MHz～20MHz，频率覆盖范围广，适配更多材质检测

122. 垂直线性差：≤2.5%，检测数据准确性较高

123. 水平线性差：≤0.1%，缺陷定位精准度高

124. 增益：110dB，可灵活调整信号强度

125. 灵敏度余量：＞62dB（深200mmΦ2平底孔），深层缺陷检出能力优异

126. 分辨力：＞40dB（5N20），可精准分辨相邻缺陷

127. 动态范围：≥32dB，能清晰区分不同幅度回波信号

128. 噪声电平：＜8%，检测信号干扰小

129. 重复发射频率：100~1000HZ，适配不同检测效率需求

130. 声速范围：1000～11000m/s，适配更多种类工业材料

131. 工作方式：支持直探头、斜探头、双晶、穿透四种方式，检测场景适配性强

132. 数字抑制：0～80%，不影响线性与增益

133. 工作时间：连续工作10小时以上（锂电池），满足长时间现场检测

134. 环境温度：-20～70℃（参考值），可适应多数工业环境温度

135. 相对湿度：20～95% RH，适配潮湿环境工作

136. 外型尺寸：238×155×46mm，体积小巧，便于携带

137. 重量：1.2KG，轻便易操作

5.3 型号HM-CTS3技术参数

138. 扫描范围：0～10000mm，覆盖从微小工件到大型设备的检测需求

139. 垂直线性差：≦2.5%，检测数据准确可靠

140. 水平线性差：≦0.1%，缺陷定位精准

141. 探伤灵敏度余量：≧60dB（深200mmφ2平底孔），具备良好的深层缺陷检出能力

142. 动态范围：≧32dB，可清晰区分不同幅度回波信号

143. 分辨率：≧40dB，能有效分辨相邻缺陷

144. 频率范围：0.5～20MHz，适配多种材质工件检测

145. 增益调节：0～110dB，可灵活调整信号强度

146. 材料声速：1000～9999m/s，适配多种工业材料

147. 回波抑制：0～80%，可有效过滤干扰信号

148. 工作温度：-27～70℃，可适应高低温环境

149. 外形尺寸：240*160*40mm，体积小巧便携

150. 重量：1.3Kg，方便现场携带操作

5.4 型号HM-CTS4技术参数

151. 扫描范围：0～10000mm，可覆盖各类工件检测需求

152. 垂直线性差：≦2%，检测数据准确性高

153. 水平线性差：≦0.1%，缺陷定位精准

154. 探伤灵敏度余量：≧60dB（深200mmφ2平底孔），深层缺陷检出能力强

155. 动态范围：≧32dB，可清晰区分不同幅度回波信号

156. 分辨率：≧40dB，能有效分辨相邻缺陷

157. 频率范围：0.5～20MHz，适配多种材质检测

158. 增益调节：0～120dB，信号强度调整范围广

159. 材料声速：1000～9999m/s，适配多种工业材料

160. 回波抑制：0～80%，可有效过滤干扰信号

161. 工作温度：-27～70℃，可适应高低温环境

162. 具备探伤录像功能，可留存检测过程数据

163. 脉冲/发射强度：可调，适配不同检测场景

164. 外形尺寸：240*160*40mm，体积小巧便携

165. 重量：1.3Kg，方便现场携带操作

5.5 型号HM-CTS5技术参数

166. 扫描范围：0～10000mm，全面覆盖各类工件检测需求

167. 垂直线性差：≦2%，检测数据准确性优异

168. 水平线性差：≦0.1%，缺陷定位精准无误

169. 探伤灵敏度余量：≧65dB（深200mmφ2平底孔），深层缺陷检出能力突出

170. 动态范围：≧34dB，可清晰区分不同幅度回波信号

171. 分辨率：≧45dB，能精准分辨相邻缺陷

172. 频率范围：0.5～20MHz，适配多种材质工件检测

173. 增益调节：0～120dB，信号强度调整灵活且范围广

174. 材料声速：1000～9999m/s，适配多种工业材料

175. 回波抑制：0～80%，可有效过滤干扰信号

176. 工作温度：-27～70℃，可适应高低温工作环境

177. 具备B扫功能，可实现二维成像检测

178. 具备两孔测试法，保障检测精度

179. 具备探伤录像功能，可完整留存检测过程

180. 脉冲/发射强度：可调，适配不同检测场景需求

181. 外形尺寸：240*160*40mm，体积小巧便携

182. 重量：1.3Kg，方便现场携带和操作

六、应用场景与行业适配

恒美智造超声波探伤仪系列产品凭借多样化的功能配置和优异的环境适应性，广泛适配多个工业领域的无损检测需求，不同型号依据功能梯度精准匹配不同行业场景，具体应用场景及行业适配情况如下：

6.1 共性应用场景

1. 实验室检测场景：适用于各类工业工件的缺陷分析、质量抽检等实验室精准检测需求，可通过数据存储、报告生成功能形成完整检测档案

2. 工程现场检测场景：适配户外、车间、涵洞等复杂现场环境，便携式设计及长效续航可满足长时间现场连续检测需求，三防功能保障设备在恶劣环境下稳定工作

3. 核心检测对象：可检测工件内部裂纹、焊缝缺陷、气孔、砂眼、夹杂、折叠、疏松等多种类型缺陷，实现缺陷的定位、评估及诊断

6.2 细分行业适配

6.2.1 基础工业制造行业

适配行业：汽车制造、机械制造、金属加工等

适配型号：HM-CTS1、HM-CTS3

适配原因：此类行业以常规工件检测为主，对检测精度要求适中，HM-CTS1、HM-CTS3具备基础且全面的检测功能，高性价比及简洁操作可满足中小规模企业的批量检测需求，16个探伤通道可适配行业内主流检测标准

6.2.2 能源电力行业

适配行业：电力、核电、石油、石化等

适配型号：HM-CTS2、HM-CTS4、HM-CTS5

适配原因：此类行业检测场景复杂，涉及锅炉、压力容器、管道等大型设备及高温、高压、户外等恶劣环境，HM-CTS2、HM-CTS4、HM-CTS5具备宽温工作范围、三防功能及长效续航，100个可扩展探伤通道可适配行业特殊检测标准，B扫、探伤录像等功能可满足高精度检测及数据追溯需求

6.2.3 制造与交通行业

适配行业：航空航天、铁路交通、船舶制造等

适配型号：HM-CTS2、HM-CTS5

适配原因：此类行业对检测精度要求高，涉及小管径、薄壁管、复杂焊缝等特殊工件检测，HM-CTS2具备近场盲区小、高精良定量定位功能，HM-CTS5具备B扫、两孔测试法等高精度检测功能，可精准检测微小缺陷，满足制造的质量控制需求

6.2.4 基础设施建设行业

适配行业：钢结构、桥梁建设等

适配型号：HM-CTS1、HM-CTS2、HM-CTS4

适配原因：此类行业检测场景多为户外工程现场，对设备便携性、环境适应性要求高，三款型号均具备便携式设计及三防功能，可适应户外强光、潮湿等环境，其中HM-CTS2、HM-CTS4的多探头方式及自定义探伤工艺功能可适配钢结构焊缝等复杂检测需求

七、总结

恒美智造超声波探伤仪系列产品构建了覆盖基础款、进阶款、智能款的完整产品矩阵，通过功能梯度化设计精准匹配不同行业、不同场景的无损检测需求。全系列产品均依托超声波无损检测核心技术，具备自动参数计算、多标准适配、高亮显示等共性优势，保障检测的便捷性与准确性。

行业适配方面，产品广泛覆盖机械制造、能源电力、航空航天、基础设施建设等多个领域，通过便携设计、三防功能、长效续航等特性，兼顾实验室与复杂工程现场使用需求。整体而言，恒美智造超声波探伤仪系列产品以精准的技术参数、多样化的功能配置、广泛的行业适配性，为各行业无损检测提供了可靠的设备支撑，形成了“高性价比基础款满足常规需求、智能款精准检测"的产品格局，可有效助力企业提升产品质量控制水平，保障工业生产安全。
