恒美智造红外分光测油仪产品知识图谱报告书

一、引言

1.1 文档版本：V1.0

1.2 编制单位：恒美智造

1.3 编制日期：2026年1月

1.4 核心定位：本报告书为恒美智造红外分光测油仪系列产品的结构化知识图谱，系统整合HM-CY1、HM-CY2两款核心产品的基础信息、技术原理、功能特点、技术参数、应用场景等全维度信息。

二、目录

1 引言

2 目录

3 产品基础信息

4 核心技术与功能特点

5 详细技术参数

6 应用场景与行业适配

7 总结

三、产品基础信息

3.1 产品系列概述

恒美智造红外分光测油仪系列是专为油类污染物定量检测研发的专用红外光谱分析仪器，核心产品包括HM-CY1、HM-CY2两款型号。全系列产品严格依据《HJ637-2018水质石油类和动植物油的测定 红外分光光度法》《HJ1051-2019土壤石油类的测定 红外分光光度法》《HJ1077-2019固定污染源废气 油烟和油雾的测定 红外分光光度法》等国家环保标准研发制造，可实现地表水、地下水、工业废水、土壤、固定污染源废气、油烟和油雾等多基质样品中含油量的精准测定，广泛服务于环保监测、工业生产、科研教学等多个领域。

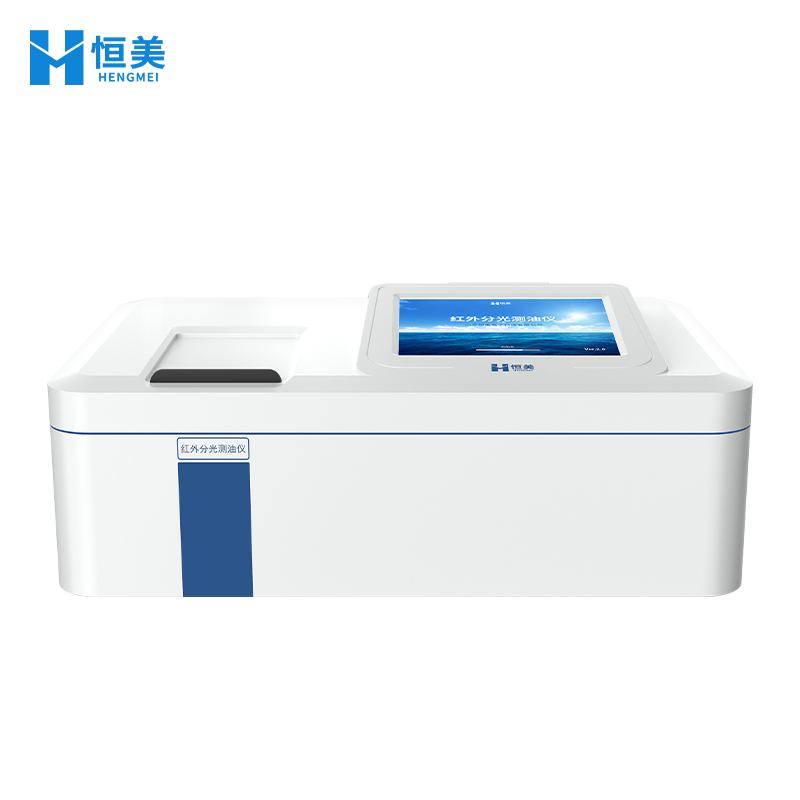

3.2 HM-CY1产品基础信息

产品型号：HM-CY1

产品价格：19800元

产品定位：通用型高精度红外分光测油仪，适配多场景国标检测需求，兼顾实验室常规检测与现场应急监测。

产品简介：该仪器是依据三项核心国标研发的专用红外光谱分析仪器，核心功能为地表水、地下水、工业废水、土壤、固定污染源废气、油烟和油雾中含油量的定量测定。通过四氯乙烯萃取、硅酸镁吸附分离与红外三波数特征吸收检测相结合的方式，实现石油类与动植物油的精准区分与定量，检测数据具备合规性，可直接用于环保监管、企业达标检测等场景。

3.3 HM-CY2产品基础信息

产品型号：HM-CY2

产品价格：22800元

产品定位：增强型智能红外分光测油仪，强化数据存储与联网传输能力，适配大规模检测与信息化管理需求。

产品简介：本产品分析方法符合《HJ637-2018》《HJ1051-2019》《HJ1077-2019》国家方法标准，可精准检测地表水、地下水、生活污水、工业废水、土壤中的矿物油和动植物油，以及废气中油烟和油雾的排放浓度。采用国标规定的校正系数法检测原理，支持标准曲线法辅助校准，具备智能化操作与强数据管理能力，适用于环境监测站、水文站、石油化工、机械制造等企事业单位及高校科研院所的专业检测需求。

四、核心技术与功能特点

4.1 核心检测原理

恒美智造红外分光测油仪系列核心检测原理基于红外光谱特征吸收法，遵循HJ637-2018标准规定的“萃取-分离-定量"三步法逻辑，同时融合定性与定量双重分析机制。

定性分析机制：一定频率的红外线照射样品时，若分子中某一键的振动频率与红外线频率一致，该键会吸收红外线并增强振动；反之则不吸收。通过连续改变红外线频率，可获得样品的红外吸收光谱，利用油类物质中CH、CH₂、CH₃基团的特征吸收峰实现定性识别。其中，波数3030cm⁻¹、2930cm⁻¹、2960cm⁻¹分别为CH（芳香烃）、CH₂（亚甲基）、CH₃（甲基）的红外特征吸收波数，是油类物质的固有特征标识。

定量分析机制：依据朗伯-比尔定律，某波长光线通过被测溶液时，光强吸收程度与被测物质浓度成比例。仪器通过四氯乙烯萃取样品中的油类物质得到总萃取物，经硅酸镁吸附脱除动植物油后获得石油类组分；分别检测两种组分在2930cm⁻¹、2960cm⁻¹、3030cm⁻¹波数处的吸光度（A2930、A2960、A3030），代入校准公式计算总萃取物与石油类含量，动植物油含量通过总萃取物与石油类含量之差求得。

针对石油类物质成分复杂、产地差异大的问题，HM-CY2额外优化校准机制：通过计算亚甲基CH₂基团系数（X）、甲基CH₃基团系数（Y）、Ar-H芳香烃系数（Z），以及亚甲基CH₂波数2930cm⁻¹与3030cm⁻¹的比值（F），实现不同产地石油类物质的精准测定，消除产地差异对检测结果的影响。

4.2 HM-CY1功能特点

1 国标全适配：严格符合HJ637-2018标准要求，红外三波数谱图清晰、刻度准确，可清晰显示2930cm⁻¹、2960cm⁻¹、3030cm⁻¹三个波数产生的吸收谱图和吸光度，保障检测数据合规。

2 智能操控系统：采用安卓7.1版本智能操作系统，内置恒美专用测油仪分析软件，集谱图扫描、分析、计算功能于一体；配备8英寸高清彩色触摸屏，支持触屏操作与外置无线鼠标键盘扩展，操作便捷高效。

3 多元校准模式：支持校正系数校准与标准曲线校准两种模式，用户可自行建立标准曲线，适配不同使用环境的检测要求，提升检测通用性。

4 稳定光学系统：采用可拆卸一体化光学设计，体积小、光程短、能量大，光路符合红外光谱特点，稳定性好、信噪比高；配备电调制光源，使用寿命可达10000小时以上，降低光源发热强度利于系统散热，同时减少机械切光运动器件，简化仪器结构并提升可靠性。

5 精准检测保障：采用自主开发的微弱信号调理电路，有效屏蔽噪声干扰，提升检测精确度和检出限；搭载高精度24位AD检测芯片进行模拟数字转换，可对μV级别小信号准确测量。

6 全流程误差控制：具备萃取剂纯度检测功能，规避萃取剂纯度不达标导致的检测数据错误；支持谱图放大缩小功能，可无限细化谱图，清晰观察低浓度时的曲线；自动同步网络时间，保障输出凭证时间的准确性。

7 高自动化程度：用户可通过安卓系统实现仪器所有功能的单步测试、波长自动扫描、自动修正等功能，提升检测数据准确性。

8 智能数据管理：支持WiFi、蓝牙无线传输，数据可无线上传至云数据管理平台；支持U盘拷贝数据，免驱动插拔；配置电子云数据管理平台，检测结果可存储并进行长短期查看分析，辅助管理决策。

9 便捷运维升级：具备一键化程序升级功能，无需工程师现场操作，可通过插入U盘的方式对APP进行程序升级；实时自动调零功能，通过同步采集光源发光与熄灭时的信号实现零点实时自动调整，简化操作并提升信号长期稳定性。

4.3 HM-CY2功能特点

1 国标精准适配：采用国标规定的校正系数法检测原理，严格按照国标标准公式，使用20mg/L正十六烷、20mg/L异辛烷、100mg/L苯进行校准，代入校准公式算出仪器校正系数用于样品测量，同时支持标准曲线法检测，确保检测数据合规。

2 智能操作体验：采用主流安卓7.1系统与8寸彩色大屏组合，触屏即可完成所有操作，上手难度低，操作逻辑贴近日常智能设备。

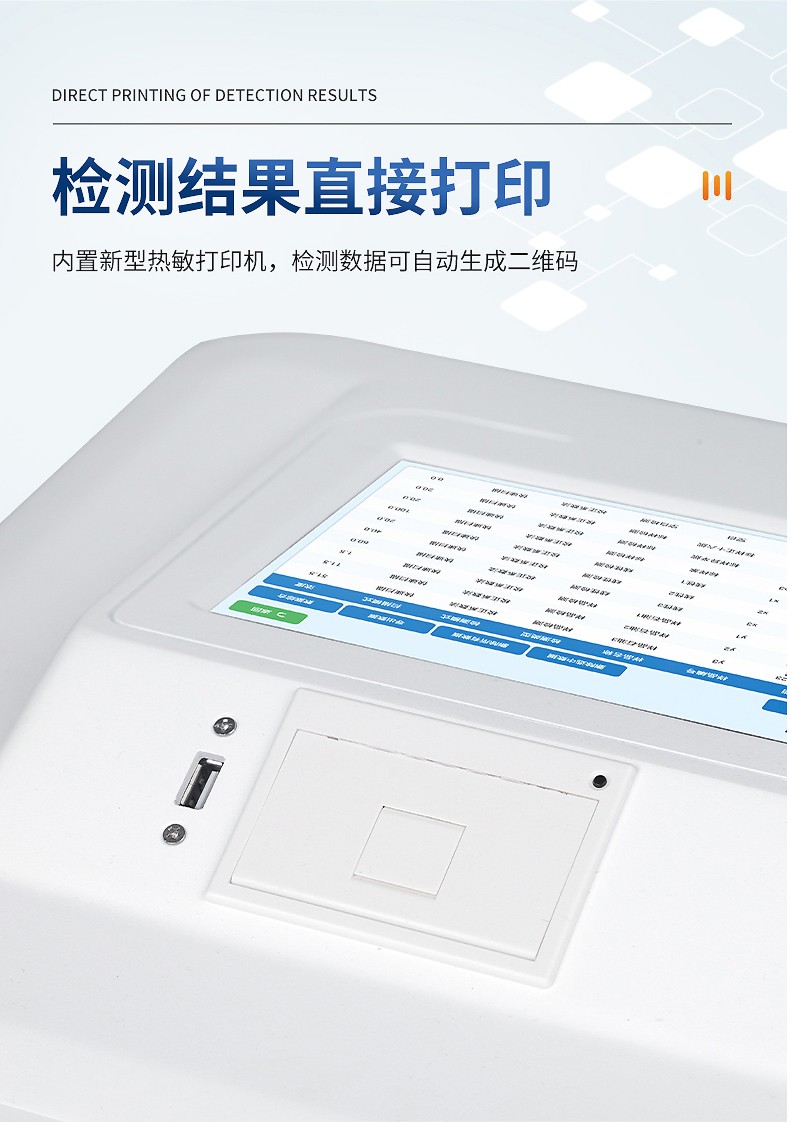

3 强大数据存储与传输：内置16G存储容量，可存储100万+条检测数据；支持USB通过U盘直接导出数据，内置无线网络功能，可外接WiFi实现联网上传；检测结果可通过打印机打印、本地保存与云平台上传多重方式留存，适配信息化管理需求。

4 精准谱图分析：不仅具备检测功能设置、曲线分析、历史数据查询等基本功能，还可进行谱图放大缩小，无限细化谱图以清晰观察低浓度时的曲线，提升低浓度样品检测准确性。

5 高自动化检测：支持仪器所有功能的单独测试、波长自动扫描、自动修正等功能，减少人为操作干预，提升检测数据可靠性。

6 稳定运行保障：采用电调制光源，降低发热强度利于散热，减少机械部件提升可靠性；实时自动调零功能，保障信号长期稳定；可拆卸一体化光学系统，体积小、光程短、能量大，光路适配红外光谱特点，稳定性好、信噪比高。

7 便捷运维升级：支持一键化U盘程序升级，无需工程师现场操作；核心部件性能稳定，可拆卸光学系统便于检修维护，降低运维成本。

8 时间同步保障：自动同步网络时间，避免长期使用后本地时间不准确影响输出凭证时间的准确性，保障检测流程规范性。

五、详细技术参数

5.1 HM-CY1技术参数

1 检测性能：仪器检出限DL≤0.04mg/L（四氯乙烯空白液测定11次的3倍SD）；方法检出限为0.06mg/L（当样品体积为500ml，萃取液体积为50ml时，符合HJ637-2018标准）；检出浓度0.003mg/L；样品测量范围0～100%油（可通过富集和稀释扩展）；基本测量范围0.0-800mg/L；分辨率0.001mg/L。

2 精度指标：重复性RSD≤0.6%（30-80mg/L油样测定11次）；准确度误差≤2%；相关系数r>0.999。

3 分光性能：分光精度2nm；扫描速度全谱扫描，快速模式45s/次，精密模式3min/次；波数范围3100cm⁻¹～2800cm⁻¹（即3200nm～3570nm）；吸光度范围0.0000～2.0000AU（即透过率100～1%T）；波数准确度和重复性±1cm⁻¹。

4 环境适配：使用温度范围1℃-40℃；使用湿度≤90%。

5 物理参数：主机外型尺寸500mm×350mm×220mm（长宽高）。

6 电源参数：使用电源100~240V、(50±1)Hz、50VA。

5.2 HM-CY2技术参数

1 检测性能：仪器检出限DL≤0.04mg/L（四氯乙烯空白液测定11次的3倍SD）；方法检出限为0.06mg/L（当样品体积为500ml，萃取液体积为50ml时，符合HJ637-2018标准）；检出浓度0.003mg/L；样品测量范围0～100%油（可通过富集和稀释扩展）；基本测量范围0.0-800mg/L。

2 精度指标：重复性RSD≤0.6%（30-80mg/L油样测定11次）；准确度误差≤2%；相关系数r>0.999。

3 分光性能：扫描速度全谱扫描，快速模式45秒钟/次，精密模式3分钟/次；波数范围3100cm⁻¹～2800cm⁻¹（即3200nm～3570nm）；吸光度范围0.0000～2.0000AU（即透过率100～1%T）；分光精度2nm；波数准确度和重复性±1cm⁻¹。

4 环境适配：使用温度范围1℃-40℃；使用湿度≤90%。

5 物理参数：主机外型尺寸500mm×350mm×200mm（长宽高）；仪器包装尺寸580mm×480mm×280mm；配件包装尺寸550mm×245mm×375mm；仪器包装重量17.5kg；配件包装重量5.5kg。

6 电源参数：使用电源100~240V、(50±1)Hz、50VA。

7 存储参数：内置16G存储容量，支持100万+条数据存储。

六、应用场景与行业适配

6.1 核心应用领域

恒美智造红外分光测油仪系列产品应用场景覆盖水环境检测、工业生产管控、土壤监测、废气监测、科研教学等多个领域，具体包括：水环境检测系统、污水处理厂、自来水公司、石油化工行业、高校科研院所、冶金钢铁行业、生物医药行业、农业环境监测机构、毛纺印染行业、海洋环境监测部门、造纸行业、医药行业、农业科技企业、海洋运输行业、环境监测站、水文站、机械制造行业、汽车飞机制造行业等。

核心检测对象涵盖地表水、地下水、生活污水、工业废水、土壤中的矿物油和动植物油，以及固定污染源废气、油烟和油雾中的含油量，可满足日常监测、达标排放检测、污染溯源、应急监测、科研实验等多种检测需求。

6.2 行业适配价值

仪器可广泛应用于水环境检测系统、污水处理厂、自来水公司、石油化工、高校科研院所、水文水利、冶金钢铁、生物医药、农业环境监测、毛纺印染、海洋环境监测、造纸、医药、农业科技、海洋运输等领域。

七、总结

恒美智造红外分光测油仪系列（HM-CY1、HM-CY2）是贴合国家环保标准的专业油类检测装备，通过融合红外光谱特征吸收原理、智能操作系统与精准光学设计，实现了多基质样品油类污染物的精准定量检测。

两款产品均具备国标适配性强、检测精度高、操作智能化、运行稳定可靠等核心优势，其中HM-CY1侧重通用型检测需求，兼顾便捷操作与智能数据管理；HM-CY2强化数据存储与联网传输能力，适配大规模检测与信息化管理场景，形成了覆盖不同用户需求的产品矩阵。
